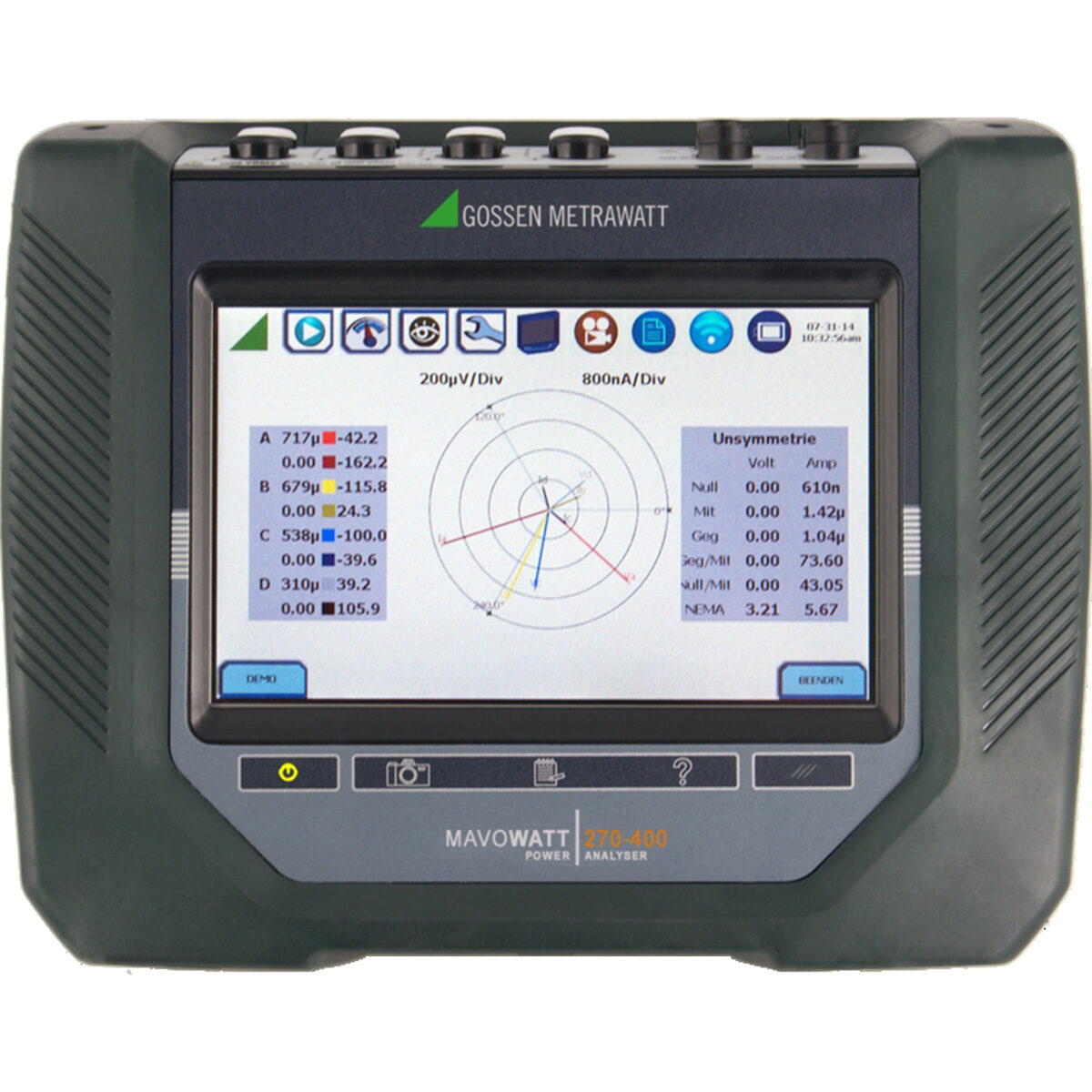

MAVOWATT 270-400 Analizor trifazat pentru calitatea energiei electrice

Noile analizoare de perturbații de putere MAVOWATT unesc tehnologia dovedită cu măsurarea extrem de precisă, funcțiile inovatoare și opțiunile de comunicare revoluționare. Defecțiunile pot fi astfel detectate extrem de rapid, identificate și documentate în conformitate cu standardele (IEC 61000-4-30 Ed. 3, clasa A).

Datorită enormului LCD color de 7″ cu funcție tactilă, operarea este convenabilă și informațiile sunt furnizate imediat cu privire la calitatea energiei la fața locului. Valorile critice sunt evidențiate pe afișaj cu roșu și pot fi astfel recunoscute și analizate rapid. Opțiuni de comunicare diverse, inclusiv Ethernet, Wi-Fi, Bluetooth, USB și o aplicație pentru smartphone asigură flexibilitate maximă.

CARACTERISTICI PRINCIPALE

Eșantionare de 1 MHz pentru evenimente tranzitorii cu valori de vârf de până la 2000 V
Gamă extinsă de frecvență pentru aplicațiile în care frecvența de bază este 400 Hz
Module de răspuns – Module de depanare
Fereastră de timp detaliată, de până la 10.000 de perioade, pentru analiza evenimentelor
Bluetooth și Wi-Fi

Imensul ecran LCD color de 7 inci cu funcție tactilă, face operarea ușoară și oferă informații despre calitatea energiei în timp real. Valorile critice sunt evidențiate cu roșu pe afișaj, astfel încât să poată fi recunoscute și analizate rapid. Diverse opțiuni de comunicație, inclusiv Ethernet, Wi-Fi, Bluetooth și USB, oferă flexibilitate maximă.

AVANTAJE

Analizoarele de calitate a energiei din gama MAVOWATT sunt utilizate pentru a monitoriza, analiza și înregistra parametrii rețelelor electrice rezidențiale și industriale. Utilizând aceste instrumente inovatoare, se pot obține toate măsurătorile necesare pentru analiza calității energiei. Defecțiunile și evenimentele pot fi ușor identificate, documentate și analizate cu referire la standardele aplicabile – baza ideală pentru optimizarea durabilă a producției și distribuției de energie electrică.

SIGURANȚĂ

Respectă specificațiile categoriilor de măsurare 1000 V CAT III / 600 V CAT IV pentru funcționarea în siguranță în rețelele rezidențiale de distribuție a energiei, precum și pentru măsurători în medii industriale până la 1000 VRMS AC / DC.
Accesul la distanță fără fir la instrument, permite operarea și configurarea sigură în medii în care securitatea în operare este primordială.
Conform celor mai recente standarde din industrie, instrumentul permite înregistrarea și documentarea în condiții de siguranță a:
- EN 50160 (GOST 32144-2013): Caracteristici ale tensiunii în sistemele publice de alimentare cu energie electrică;
- IEC 61000-4-30, clasa A (ediția 2) (GOST IEC 61000-4-30-2017): Metode de testare și măsurare. Metode de măsurare a calității energiei;
- IEC 61000-4-7 (GOST IEC 61000-2017): Metode de testare și măsurare – Liniile directoare generale pentru măsurători și instrumente care măsoară armonici și interarmonici;
- IEC 61000-4-15 (GOST IEC 61000-2017) Măsurare flicker – Caracteristici funcționale și de proiectare.

INTUITIV

Afișaj uriaș cu ecran tactil color de 7 „pentru operare, configurare și analiză ușoară la fața locului.
Configurare automată: Instrumentul detectează automat tipul de conexiune, precum și nivelul de tensiune, curent și frecvența, permițând configurarea rapidă a dispozitivului – chiar și fără cunoștințe prealabile sau instruire în operarea instrumentului.
Un tablou de bord de calitate a energiei, cu alerte în timp real și un afișaj roșu / verde, oferă o imagine de ansamblu rapidă în doar câteva secunde în timpul măsurării.
Answer Modules®: algoritmii inteligenți vă susțin în timpul depanării și diagnosticării și oferă informații directe cu privire la sursele oricărei interferențe detectate.

FLEXIBIL

8 intrări diferențiale (4 U / 4 I) permit măsurarea precisă și flexibilă în sistemele stea și triunghi – chiar și în aval de convertoarele de frecvență – sau măsurarea simultană directă a semnalelor AC și DC cu tensiuni de până la 1000 VRMS
Măsurarea curentului și tensiunii pentru regimuri tranzitorii cu rate de eșantionare de până la 1 MHz și valori de vârf de până la 2000 V
Diverse benzi de frecvență pentru utilizare la nivel mondial în sistemele de 16, 50 și 60 Hz
Intrare receptor GPS pentru sincronizarea orei
Ethernet pentru transmiterea datelor și acces la distanță prin smartphone, tabletă, PC și MAC

APLICAȚII

Analizoarele portabile MAVOWATT sunt alegerea potrivită oriunde aveți nevoie pentru a determina cu ușurință și cu exactitate calitatea energiei, puterea și consumurile energetice. Toate unitățile sunt echipate cu un ecran tactil color de 7 ”(18 cm) pentru afișarea datelor și setarea funcțiilor dispozitivului. Interfețele Ethernet, Wi-Fi și Bluetooth sunt disponibile pentru utilizare la distanță în medii critice de securitate, prin care instrumentele pot fi operate folosind o interfață VNC.

Instrumentele MAVOWATT măsoară tensiunea și curentul utilizând patru canale independente și detectează perturbațiile circuitului electric monitorizat: goluri și supratensiuni, armonici și flicker – totul pe baza standardelor internaționale din industrie, cum ar fi IEC 61000-4-30: 2008 clasa A, IEC 61000- 4-7, IEC 61000-4-15, IEEE 1159, IEEE 519, IEEE 1453 etc.

În funcție de versiunea instrumentului, pot fi înregistrate evenimente tranzitorii de frecvență joasă, medie și înaltă, precum și puterea aparentă, activă și reactivă, factorul de putere, consumul / energia etc.

Caracteristici tehnice

FUNCȚII ȘI CARACTERISTICI ALE DISPOZITIVULUI

Instrument portabil pentru măsurarea parametrilor calității energiei și puterii
LCD mare, de 7 „, color, cu tehnologie ecran tactil pentru o operare extrem de ușoară
IEC 61000-4-30: 2008 clasa A și EN 50160 pentru măsurători sigure din punct de vedere legal
Categoriile de măsurare, 1000 V CAT III și 600 V CAT IV, permit o gamă largă de aplicații
Gamă de frecvență de la 15 la 20 Hz și 45 la 65 Hz, plus 400 Hz pentru utilizare flexibilă
Conectivitate Ethernet, Wi-Fi, Bluetooth și USB pentru transfer ușor și fiabil de date
Patru canale de curent (AC / DC) pentru conectarea senzorilor flexibili AC / DC
Patru canale de tensiune echilibrate (AC / DC, 50/60 Hz)
Eșantionare a semnalului cu 512 valori pe perioadă
Sincronizarea orei prin GPS și NTP
Înregistrarea golurilor și supratensiunilor, proceselor tranzitorii, asimetriei, flicker-ului
Armonice, interarmonice, semnal de control
Generarea automată de rapoarte
Mini rapoarte pentru crearea ușoară a rapoartelor personalizate
Funcție „tablou de bord” pentru monitorizarea valorilor în timp real
Memorie flash încorporată de 4 GB, port USB pentru suport de date extern
Control de la distanță prin VNC pentru PC, Mac, IOS și Android
Evaluarea ușoară a rezultatelor cu software-ul DranView® 7
Capac de protecție robust (IP 50) cu suport pentru instrument și cablu

INTERFEȚE

Tip afișaj: LCD color (WVGA) cu iluminare de fundal CCFL (fluorescentă). Timpul până când lumina de fundal se stinge poate fi ajustat în funcție de cerințele utilizatorului. Iluminarea de fundal este aprinsă din nou la atingerea ecranului. Rezoluție: 360 x 240 pixeli, dimensiuni: 9,15 cm înălțime x 15,2 cm lățime.
Taste funcționale sensibile la atingere, trei funcții pentru realizarea capturilor de ecran și mini rapoarte și pentru accesarea funcției de ajutor. Aceste taste nu pot fi activate dacă operatorul poartă mănuși!
Semnal de alarmă: bip scurt (0,1 s) sau lung (1 s) în caz de eroare sau de activare a afișajului.
Următoarele interfețe de comunicare sunt disponibile în cazul MAVOWATT 270-400: Ethernet (cu cablu), wireless (Wi-Fi), Bluetooth, VNC, Modbus.
Toate canalele sunt selectate simultan pentru a evita erorile.
Condiții ambientale: Toate caracteristicile se bazează pe valori de funcționare și factori de influență conform IEC 61000-4-30, clasa A.

Caracteristici speciale

Posibilitatea de a identifica sursa golului / supratensiunii
Înregistrarea evenimentelor tranzitorii într-un interval de microsecunde
Conectivitate modernă pentru transfer facil de date
Modulele de răspuns inteligent® economisesc timp la găsirea defectului
Înregistrare curent, 10.000 de perioade
Opțiune 400Hz pentru aplicații aeriene, maritime și militare
Evaluare cu software-ul DranView, cel mai important software de analiză a calității energiei din lume

Furnitură standard

Include set de cabluri de testare (cu 4 cabluri de testare albe, 4 cabluri de testare negre și 4 cleme de aligator), baterie, încărcător, certificat de calibrare din fabrică, software DranView 7 Enterprise și geantă de transport.
Pachet MAVOWATT 270-400 Flex (M820L)
MAVOWATT 270-400 cu accesorii (vezi mai sus) și senzori de curent flexibili: un METRAFLEX 3003XBL (3000A) și un METRAFLEX 3001XBL (3000A).
