Această versiune îmbunătățită a popularului PV150 a fost concepută pentru a susține mai bine testarea modulelor fotovoltaice cu progresele tehnologice recente.
Măsurarea tensiunii în circuit deschis (terminale PV)
- Interval de afișare 0.0VDC – 1000VDC
- Interval de măsurare 5.0VDC – 1000VDC
- Rezoluție 0,1VDC maxim
- Precizie ± (0,5 % + 2 cifre)
- Enunțatoare Polaritatea tensiunii de c.c. corectă sau inversată
Măsurarea curentului de scurtcircuit (terminale PV)
- Interval de afișare 0,00ADC – 15,00ADC
- Interval de măsurare 0,50ADC – 15,00ADC
- Putere maximă 10kW
- Rezoluție 0,01ADC maxim
- Precizie ± (1% + 2 cifre)
Măsurarea rezistenței la continuitatea pământului (terminale de 4 mm)
- Tensiune de testare în circuit deschis >4VDC, nominală
- Curent de testare în 2 Ω >200mA
- Interval de afișare 0,00Ω – 199Ω
- Interval de măsurare (EN 61557-4) 0,05Ω – 199Ω
- Rezoluție maximă 0,01Ω
- Precizie ± (2% + 5 cifre)
- Mânere de testare Zero Zero până la 10Ω, prin butonul zero
- Avertizare vizibilă ≥30V AC sau DC la intrări
- Protecția circuitelor Test inhibat dacă ≥30V CA sau CC la intrări
- Repetarea testelor conform IEC61557-4 Aproximativ 4000 Test de 1 secundă
Rezistența izolației
(secvență de testare automată, terminale PV și terminal roșu de 4 mm)
- Tensiune de testare Circuit deschis 250V, 500V, 1000V
- (conform IEC61557-2)
- Specificația tensiunii de testare -0% +20% (circuit deschis)
- Tensiune de testare @ 1mA >1mA în UN x (1000Ω/V)
- Curent de testare scurtcircuit <2mA
- Domeniul de afișare 0,05MΩ – 199MΩ
- Domeniul de măsurare (EN 61557-2) 0,05MΩ – 199MΩ
- Rezoluție maximă 0,01MΩ
- Precizie 0,05MΩ – 100MΩ ± (5% + 5 cifre), 101MΩ – 199MΩ ± (10% + 5 cifre)
- Avertizare vizibilă ≥ 30V CA sau CC la intrări
- Protecția circuitelor Test inhibat dacă ≥ 30V CA sau CC la intrări
- Repetarea testelor conform IEC61557-4 Aproximativ 3000 de teste de 1 secundă
Măsurarea tensiunii Rpe (terminale de 4 mm)
- Interval de afișare 30V – 440V CC/CA
- Interval de măsurare a tensiunii 30V – 440VDC, 30V – 440VAC 50-60Hz
- Rezoluție 1V
- Precizie ± (5% + 2 cifre)
Curent de funcționare (prin clemă de curent CC/CA)
- Interval de afișare 0,1A – 40,0A
- Interval de măsurare a curentului 0,1A – 40,0A CC, 0,1A – 40,0A CA 50-60Hz
- Rezoluție 0,1A
- Precizie ± (5% + 2 cifre)
Putere de funcționare DC (prin clemă de curent CC/CA și terminale PV)
- Interval de afișare 0,00kW – 40kW
- Interval de măsurare 0,50kW – 40kW
- Rezoluție 0,01kW
- Precizie ± (5% + 5 cifre)
Specificații generale
Dimensiunile și greutatea instrumentului
- Greutate 1,1 kg
- Dimensiuni 26,4 x 10,7 x 8 cm
- Afișaj LCD personalizat cu iluminare de fundal
- Sursă de alimentare 6 x celule AA de 1,5 V
- Durata de viață a bateriei >1000 secvențe de testare
- Oprire automată Programabilă de utilizator
- Memorie încorporată Până la 200 de seturi complete de date de testare
Conectivitate
- Descărcare USB către PC (format CSV)
- Wireless „Solarlink TM” către Survey 200R (distanță ~30m/100ft)
Compatibilitate software
- Compatibil cu software-ul SolarCert (numai în limba engleză)
De ce să cumpărați kitul multifuncțional de testare fotovoltaică PV150+?
- Protecție îmbunătățită cu un factor de 300% în caz de pornire capacitivă indusă
- Economisiți timp folosind o serie de instrumente de măsurare diferite pe teren cu acest tester fotovoltaic solar rapid și complet.
- PV150+ are o conexiune de testare sigură, ceea ce înseamnă că puteți testa în siguranță rețelele sub tensiune.
- De asemenea, unitatea poate capta și înregistra fără fir iradianța în timp real, temperatura ambientală și măsurătorile temperaturii modulelor fotovoltaice de la Solar Survey 200R.
- 200 de seturi de date pot fi stocate pe PV150+ și descărcate în software-ul SolarCert, astfel încât să puteți crea rapoarte profesionale pentru clienții dumneavoastră.
Secțiunea de asistență
Atunci când alegeți un tester Seaward, nu primiți doar testerul nostru; primiți, de asemenea, acces la gama noastră de materiale de asistență pentru a vă ajuta să profitați la maximum de noul dvs. instrument.
Am creat o serie de întrebări frecvente de asistență pentru dvs. în cazul în care aveți nevoie de îndrumare atunci când efectuați un anumit test cu testerul PV150+.
Faceți clic aici pentru a vizualiza secțiunea de asistență PV150+
Din când în când, găzduim, de asemenea, webinarii educaționale susținute de specialistul nostru în energie solară pentru a vă ajuta să vă mențineți la curent cu cele mai recente tehnici de testare și legislație și cu instrumentele de testare fotovoltaice. Am înregistrat o serie de webinarii pentru a le viziona în timpul liber.
Faceți clic aici pentru a vizualiza seminariile noastre web despre energia solară

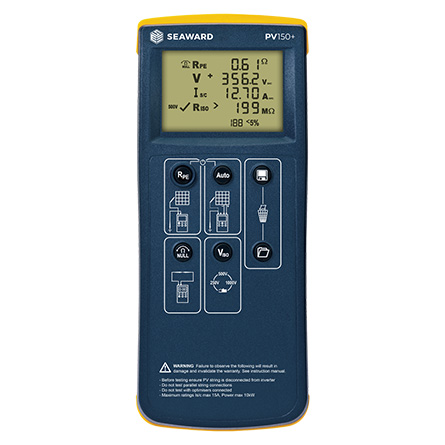

Instrument Seaward Solar Installation PV150+
Software PC SolarCert
2 x adaptoare pentru cabluri de testare MC4
2 x Cutie combinator cu sonde de testare și cleme aligator detașabile (MC4)
2 x cabluri de testare, cu sonde de testare și cleme crocodil detașabile (4 mm)
Clemă de curent AC/DC
Solar Survey 200R iradiometru și sondă de temperatură
Suport de montare Solar Survey 200R
Geantă de transport rezistentă
Ghid de pornire rapidă
Certificat de calibrare UKAS (PV150+)
