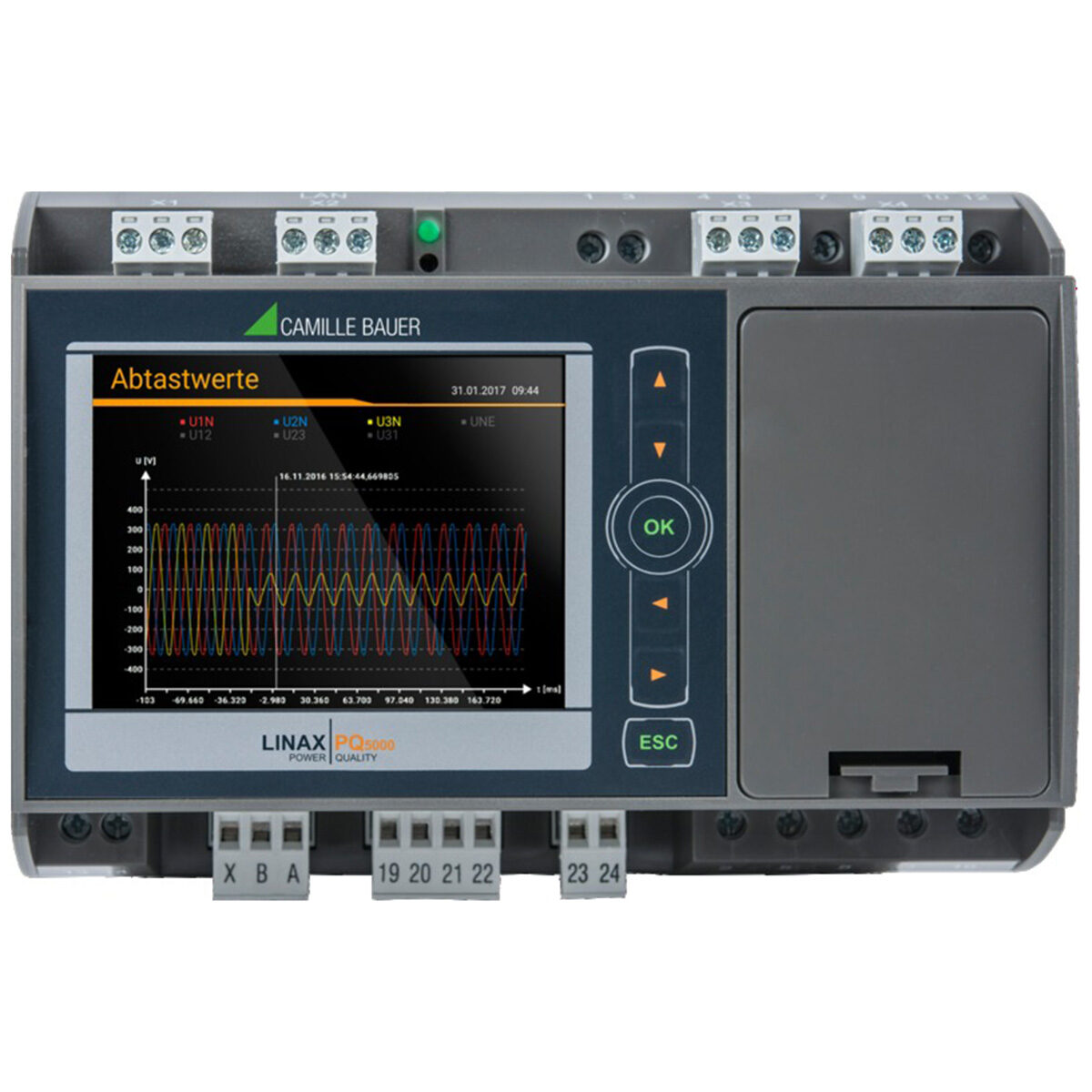

LINAX PQ5000
Analizor de calitate a energiei electrice, CLASA A

Număr articol: PQ5000-

LINAX PQ5000 combină caracteristicile unui dispozitiv normativ de măsurare a calității energiei electrice cu funcții de monitorizare a consumului de energie și a stării de funcționare.

Designul modern și multilingv permite operarea și parametrizarea dispozitivului prin intermediul unui site web sau al unui ecran color TFT de înaltă rezoluție (800x480px). Un server web integrat asigură achiziția, vizualizarea și analiza de la distanță a datelor de măsurare. Nu este necesar niciun software suplimentar.

Analizorul LINAX PQ5000 combină caracteristicile unui analizor de calitate a energiei PQ și ale unui instrument multifuncțional pentru monitorizarea consumului de energie și investigarea stării rețelei. Ratingul de clasă A al instrumentului în conformitate cu IEC 61000-4-30 ed. 3 asigură măsurători precise, exacte și fiabile ale calității energiei electrice.

CARACTERISTICI PRINCIPALE

Analiza calității energiei electrice

Dispozitivul este proiectat pentru evaluarea continuă a calității energiei electrice în conformitate cu IEC 61000-4-30 Ed.3, clasa A. Evenimentele înregistrate (gol de tensiune, întrerupere de tensiune, RVC, scaderi valori de curent, variație de frecvență și tensiune homopolară) sunt utilizate atât pentru a dovedi apariția perturbațiilor, cât și pentru a căuta sursa perturbațiilor în vederea creșterii securității alimentării. Cu ajutorul mărimilor statistice de tensiune și curent, se poate verifica respectarea contractelor de furnizare sau a cerințelor interne. Evaluarea în conformitate cu EN 50160, IEC 61000-2-2-2/4/12, IEEE 519, GB/T sau cu limitele autodefinite poate fi efectuată după măsurare, iar rapoartele de conformitate corespunzătoare pot fi create prin intermediul site-ului web al dispozitivului (PQEasy-Report).

  • Certificare independentă conform IEC 62586-2 de către Institutul Federal de Metrologie METAS
  • Suport pentru formatul PQDIF standardizat, independent de producător, în conformitate cu IEEE 1159.3
  • Timp de înregistrare a evenimentelor definibil: Până la 6 secunde pentru eșantioane și 3 minute pentru valorile RMS
  • Afișarea evenimentelor prin intermediul paginii web cu funcție de zoom pentru citirea timpului și a valorilor

Analiza fluxului de energie

  • Valori medii de putere cu analiză a tendințelor pentru a preveni vârfurile de sarcină
  • Stocarea profilului de sarcină cu intervalul de fluctuație (min/max) pentru fiecare interval
  • Clasa de energie activă 0,2S, clasa de energie reactivă 0,5S (HT/LT, cerere/alimentare), rezoluție configurabilă
  • Alte valori medii și contoare cu mărime de bază selectabilă
  • Parametrii tehnici

Opțiuni

Interfață Modbus RTU

Achiziționarea de la distanță a măsurătorilor prin intermediul sistemului de control.

Module I/O

În plus față de I/O standard (1 intrare digitală pasivă, 2 ieșiri digitale), în unitate pot fi implementate până la două extensii suplimentare. Selecția de mai jos.

  • 2 ieșiri de releu
  • 2 ieșiri analogice ±20 mA
  • 4 ieșiri analogice ±20 mA
  • 4 intrări digitale S0, active sau pasive
  • Intrare de măsurare a temperaturii, senzori de măsurare Pt100/PTC
  • Monitorizarea curentului de scurtcircuit. Fiecare modul de curent de scurtcircuit oferă două canale pentru monitorizarea curenților diferențiali sau de scurtcircuit în sistemele de curent alternativ împământate. În fiecare caz, măsurarea trebuie efectuată cu ajutorul unor transformatoare de curent adecvate; măsurarea directă nu este posibilă
  • Sincronizare temporală prin GPS. Sincronizare temporală de mare precizie a instrumentului de măsură prin intermediul unui receptor GPS preconfigurat (accesoriu)
  • Interfață IEC61850
  • PROFINET IO

Comunicare

  • Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG)
  • Opțional: IEC61850, Profinet I/O, Modbus/RTU
  • Export de date programat (fișiere CSV și PQDIF) către un server SFTP

Securitate

  • Control flexibil al accesului bazat pe roluri
  • Comunicare criptată prin HTTPS
  • Jurnal de audit înregistrează toate procedurile legate de securitate, suport pentru SYSLOG pentru transferul către serverul central de monitorizare a rețelei
  • Lista albă a clienților: Listă de adrese IP pentru restricționarea calculatoarelor autorizate
  • Semnătură digitală a firmware-ului: Împiedică ca firmware-ul manipulat să ajungă în dispozitiv prin actualizare

Funcții suplimentare

  • 4 canale de curent și 4 canale de tensiune cu o precizie de 0,1%, măsurare directă sau prin intermediul transformatoarelor
  • Categorie de măsurare 600V, CAT III (tensiune), 300V, CAT III (curent)
  • IO standard: 1 intrare digitală, 2 ieșiri digitale
  • UPS opțional (5×3 minute)
  • Memorie de date 16 GB
  • Frecvență de eșantionare: 16.000 de minute 18kHz
  • Monitorizare și alarmare prin intermediul valorilor limită și al funcțiilor de monitorizare
  • Pentru montare pe un panou de 144×144 mm
  • Funcționare identică cu seria AM/CU/DM

Înregistrator de date

  • Date periodice (DO): profil de încărcare, înregistrare a contoarelor
  • Înregistrator de defecțiuni (RZ): evenimente care apar în tensiune, în conformitate cu standardul PQ al CEI 61000-4-30 (înregistrarea formelor de undă și a valorilor rms de 10 ms ale tensiunilor și curenților)
  • Evenimente (Z): jurnalul evenimentelor din sistem

Sistemul de alimentare neîntreruptă (UPS)

  • UPS-ul permite menținerea funcționării de cinci ori pentru o perioadă de 3 minute în cazul unei intreruperi de curent

Analiza datelor

LINAX PQ5000 stochează datele privind calitatea energiei electrice în formatul standardizat Power Quality Data Interchange Format (PQDIF) în conformitate cu IEEE 1159.3. Cu ajutorul software-ului SMARTCOLLECT PM20, conținutul acestor fișiere poate fi afișat, stocat într-o bază de date și analizat. De asemenea, se poate produce un raport de conformitate.

Domeniul de aplicare a livrării depinde de configurația unității furnizate, așa cum este descrisă în fișa tehnică.
