KE7207 este format din testerul de rețea activă KE7200 cu funcție de memorie și kitul de căutare a liniilor KE701 Telco. Acesta este livrat într-o carcasă de protecție rezistentă la șocuri, inclusiv cabluri de testare, software pentru PC și baterii. KE701 Telco permite, de asemenea, utilizatorului să găsească cabluri și perechi de fire în cel mai scurt timp posibil, fără atingere și permite utilizarea în instalații de telefonie, rețele și instalații electrice fără tensiune.
CARACTERISTICI PRINCIPALE
Tester LAN
- Detectarea și localizarea defecțiunilor de cablu
- Test PoE/+/++/LTPoE (IEEE802.3 af/at/bt)
- KE7200: Scanare de rețea și testare a legăturii
- KE7200: Memorarea și generarea protocolului
Trasor de cabluri și linii
- Căutare fără contact pentru cabluri, miezuri și perechi de fire
- Pentru cabluri IT și telefonice, precum și pentru identificarea perechilor de fire
- Verificare a continuității cu LED și semnal acustic
- KE701: căutarea cablurilor de cupru
- Protecție la supratensiune: 500 Vcc/350 V ca
- Tester cu identificare acustică și vizuală
- Funcție de lanternă cu LED
Caracteristici tehnice
| Lungimea firului | 25 cm |
| Conectori de măsură | 2 banane cu cleme tip crocodile 1x mufă lungă RJ11 1 fișă RJ45 |
| Funcții | Testul de continuitate prin LED + Tone Test de rezistență prin schimbarea frecvenței Indicație Baterie scăzută prin LED intermittent Oprire automată după 45 de minute Oprire automată Indicarea unității ON prin LED Indicarea frecvenței de ALTernare prin LED intermitent Indicarea frecvenței SOLID prin LED fix Testul portului de date cu HUB-Blink |
| Frecvențe de căutare | 6 frecvențe selectabile SOLID: 1000, 2600, 577,5 Hz și ALT: 1000/800, 2600/1900, 577,5 intermitent Precizie <±1% (cuarț) |
| Interval | Lungimea cablului de urmărire până la 15 km (fără sarcină) Tonalitate peste perechea scurtcircuitată până la 250 m |
| Putere de transmisie | Putere mare de ieșire cu baterie de 9,2 V: 9,0 V PP fără sarcină 10 dBm la 600 ohmi 9 dBm la 100 ohmi 7,5 dBm la 50 ohmi |
| Protecție la supratensiune | 500 V c.c. / 350 V c.a. |
| Dimensiune/greutate | 68 x 96 x 25 mm / 150 g fără baterie |
| Caracteristici suplimentare | Cablurile de testare protejate de un dispozitiv de protecție din cauciuc Contacte placate cu aur Compartiment separat pentru baterii |
| Funcții | ID programabil 01 – 32 LED-ul indică OK / nu este OK |
| Carcasă | ABS durabil și rezistent la intemperii |
| Dimensiuni | 61 x 41 x 26 mm |
| Greutate | 30 g |
| Plumb de testare din cupru | Verifică firele conectate la PIN și pereche Detectează o pereche divizată la distanțe de la 2 m (6 ft) în sus 16 diagrame de cablare dedicate predefinite, creare ușoară a propriilor definiții de la 2 fire, inclusiv Profinet 16 tipuri de cabluri cu valori VP predefinite, creare ușoară a propriilor definiții Afișajul grafic prezintă harta cablurilor cu indicație clară de bun/rău Măsoară toate firele separat și arată lungimea până la scurtcircuit/circuit deschis până la 200 de metri (TDR) |
| Test de alimentare prin Ethernet | Activare port PoE/PoE+/PoE++/LTPoE (IEEE 802.3af/at) Măsurarea tensiunii și a curentului. Afișează puterea disponibilă în wați |
| Urma de cablu | Funcția de intermitență Hub-Link Tonuri de urmărire detectate de senzorul capacitiv (opțional) 4 tonuri selectabile |
| Testarea rețelelor IP | Verifică rețeaua cu un IP static sau prin DHCP Determină viteza rețelei 10/100/1000 Mbit Adresa IP și adresa MAC sunt configurabile Listează toate stațiile de lucru după nume, IP și adresă MAC Ping adrese selectate – cadrul este setat între 32 și 1024 biți Afișează numărul de ping-uri, ping-urile pierdute, timpul min/max/mediu Mod ping constant pentru generarea de trafic |
| Bridge Tap (opțional) | Detectează și localizează robinetele de pod (Bridge Taps) |
| Protecție la supratensiune | până la 100 de volți |
| Carcasă | Plastic ABS durabil și rezistent la intemperii cu protecție împotriva căderilor, IP52 |
| Baterie | 4 x 1,5 V alcaline (AA) > 40 de ore de funcționare |
| Dimensiuni | 195 x 100/78 x 45 mm |
| Greutate | 380 g fără baterie |
| Limba meniului | Germană, engleză |
| Mediu | Temperatura de funcționare 0° – +50°C Temperatura de depozitare -25° – +75°C Umiditate 90%, fără condensare |
| Funcții | Detectarea semnalului filtrat de 1 kHz LED Funcția lanternă LED de detectare a semnalului ISDN |
| Raza de operare | Distanța de urmărire a cablului/ firului până la 100 cm |
| Dimensiune/greutate | 220 x 40/34 x 25 mm / 80 g fără baterie |
| Caracteristici suplimentare | Vârf înlocuibil din fibră de carbon solidă neconductoare Mufa pentru căști de 3,5 mm Contacte placate cu aur Compartiment separat pentru baterii |
Furnitură standard
- 0.49452-7 KE7207 Tester de rețea activ, detector de cabluri Kit în cutie de protecție, compus din: KE7200, 2 module de telecomandă KE7010, KE701 Telco, software pentru PC, kit de cabluri de testare, baterii
Documentație / Descărcări
- Date tehnice KE701 Telco Kit (PDF | 1.05 MB)_(DE/GB)
- Manual de utilizare KE301-KE801 (PDF | 1.32 MB)_(DE/GB)
- Date tehnice KE7200 PoE++ (PDF | 914.63 KB)_(DE/GB)
- Ghid de pornire rapidă KE7200 (PDF | 271.88 KB)_(DE/GB)
- Ghid de pornire rapidă KE7200 PoE++ (PDF | 796.43 KB)_GB
- Date tehnice KE7x0x (PDF | 2.28 KB)_GB
- Catalogul produselor (PDF | 13.63 MB)_GB
Software

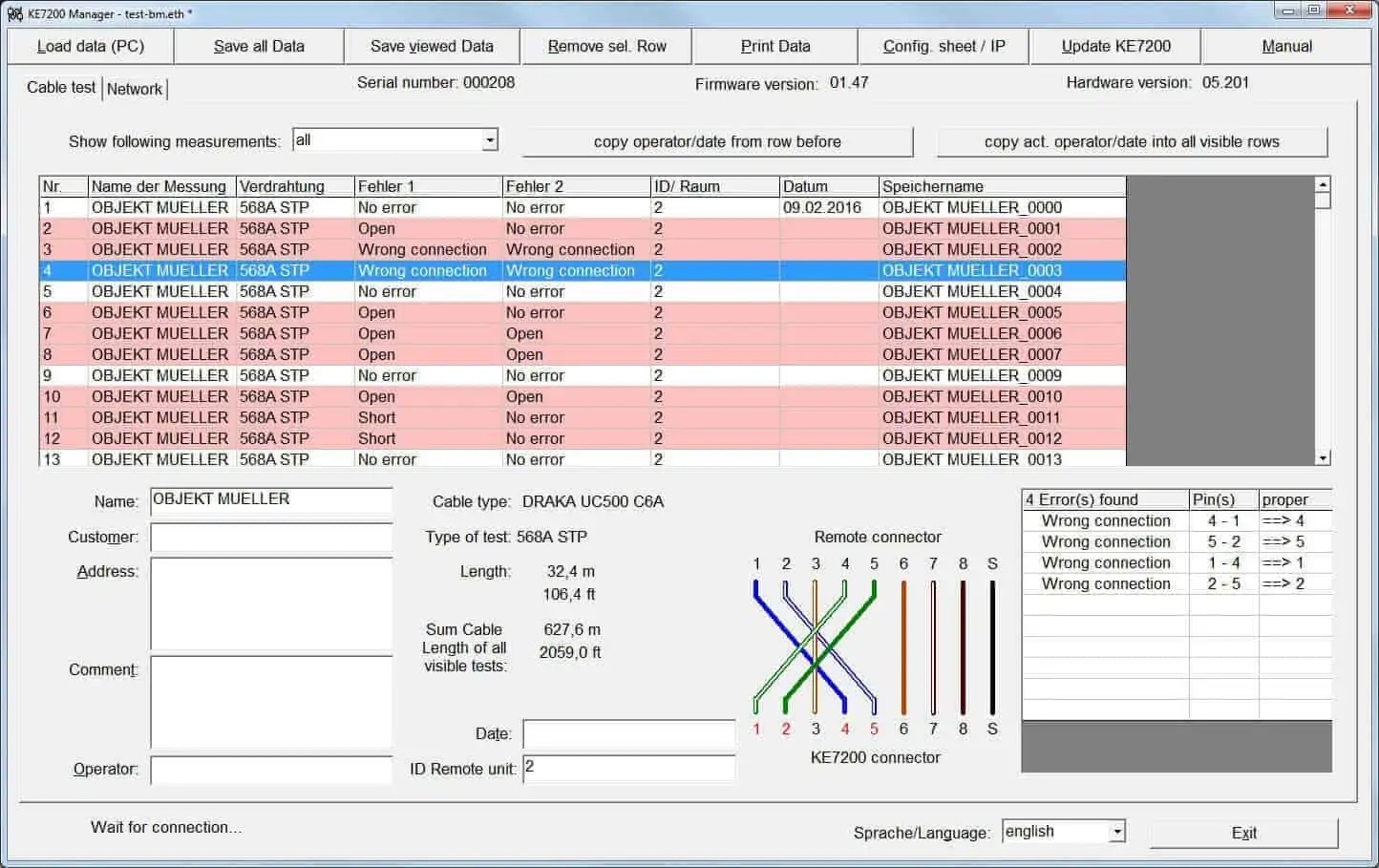

Ethernet Manager Software
Măsurătorile cablurilor și informațiile despre performanța Ethernet pot fi stocate și transferate pe un PC sau pe un laptop. Software-ul Ethernet-Mananger pentru PC Windows inclus oferă indicații clare despre lungimea cablului, defecțiunile cablului și permite crearea de jurnale de măsurare a abonaților.
Video
Depanare ușoară și măsurare a performanței în LAN/Ethernet cu KE7200 Network Tester
