Ecranul LCD color de 7″ cu funcție tactilă face operarea ușoară și oferă în timp real, informații despre calitatea energiei. Valorile critice sunt evidențiate cu roșu pe afișaj, astfel încât să poată fi recunoscute și analizate rapid. Diverse opțiuni de comunicație, inclusiv Ethernet, Wi-Fi, Bluetooth și USB, oferă flexibilitate maximă instrumentului.
AVANTAJE
Analizoarele de calitate a energiei din gama de produse MAVOWATT sunt utilizate pentru a monitoriza, analiza și înregistra parametrii rețelei în sistemele de alimentare publice și industriale. Cu aceste instrumente inovatoare, pot fi obținute toate valorile măsurate necesare, care sunt decisive pentru calitatea energiei. Defecțiunile și evenimentele pot fi ușor identificate, documentate și analizate cu referire la standardele aplicabile – baza ideală pentru optimizarea durabilă a producției.
SIGURANȚĂ
- Respectă cerințele pentru categoriile de măsurare de 1000 V CAT III / 600 V CAT IV pentru funcționarea în siguranță în rețeaua publică de distribuție a energiei electrice, precum și pentru măsurători în medii industriale până la 1000 VRMS AC / DC.
- Accesul la distanță, fără fire, permite operarea și configurarea în condiții de securitate maximă.
- Conform celor mai recente standarde din industrie, permite înregistrarea și documentarea în condiții de siguranță a:
EN 50160 (GOST 32144-2013): Caracteristici de tensiune în sistemele publice de alimentare cu energie electrică;
IEC 61000-4-30 clasa A (ediția 2) (GOST IEC 61000-4-30-2017): Metode de încercare și măsurare. Metode de măsurare a calității energiei;
IEC 61000-4-7 (GOST IEC 61000-2017): Metode de testare și măsurare – Linii directoare generale pentru măsurători și instrumente pentru armonici și interarmonici;
IEC 61000-4-15 (GOST IEC 61000-2017) Măsurare flicker – Caracteristici funcționale și de proiectare.
INTUITIV
- Afișaj uriaș cu ecran tactil color de 7 “pentru operare, configurare și analiză ușoară la fața locului.
- Configurare automată: Instrumentul detectează automat tipul de conexiune, nivelul de tensiune, curentul și frecvența, permițând configurarea rapidă chiar și fără cunoștințe prealabile sau instruire în ceea ce privește utilizarea instrumentului.
- Un tablou de bord privind calitatea și energia, cu alerte în timp real și un afișaj roșu / verde, oferă o imagine de ansamblu rapidă în doar câteva secunde în timpul măsurării.
- Answer Modules®: algoritmii inteligenți vă susțin în timpul diagnosticării problemelor, oferind informații directe cu privire la sursele oricărei perturbații detectate.
FLEXIBIL
- 8 intrări diferențiale (4 U / 4 I) permit măsurarea precisă și flexibilă în sistemele stea și delta – chiar și în aval de convertoarele de frecvență – sau măsurarea simultană directă a semnalelor AC și DC până la 1000 VRMS
- Măsurarea curentului și tensiunii în cazul regimurilor tranzitorii
- Diverse benzi de frecvență pentru utilizare la nivel mondial în sistemele de 16, 50 și 60 Hz
- Intrare receptor GPS pentru sincronizarea orei
- Ethernet,Wi-Fi, Bluetooth (în funcție de model), pentru transmiterea datelor și acces la distanță prin smartphone, tabletă, PC și MAC
ALTE AVANTAJE
Analizoarele portabile MAVOWATT sunt alegerea potrivită oriunde aveți nevoie pentru a determina cu ușurință și cu exactitate calitatea energiei, puterea și consumurile energetice. Toate unitățile sunt echipate cu un ecran tactil color de 7 ”(18 cm) pentru afișarea datelor și setarea funcțiilor dispozitivului. Interfețele Ethernet, Wi-Fi și Bluetooth sunt disponibile pentru utilizare la distanță în medii critice de securitate, prin care instrumentele pot fi operate folosind o interfață VNC.
Instrumentele MAVOWATT măsoară tensiunea și curentul utilizând patru canale independente și detectează perturbațiile circuitului electric monitorizat: goluri și supratensiuni, armonici și flicker – totul pe baza standardelor internaționale din industrie, cum ar fi IEC 61000-4-30: 2008 clasa A, IEC 61000- 4-7, IEC 61000-4-15, IEEE 1159, IEEE 519, IEEE 1453 etc.
În funcție de versiunea instrumentului, pot fi înregistrate evenimente tranzitorii de frecvență joasă, medie și înaltă, precum și puterea aparentă, activă și reactivă, factorul de putere, consumul / energia etc.
Caracteristici tehnice :
- Instrument portabil pentru măsurarea parametrilor de calitate a energiei
- LCD mare de 7 “color cu tehnologie de ecran tactil pentru o operare extrem de ușoară
- IEC 61000-4-30: 2008 clasa A și EN 50160 pentru măsurători sigure din punct de vedere legal
- 1000 V CAT III și 600 V CAT IV permit o gamă largă de aplicații
- Gama de frecvență 15-20 Hz și 45-65 Hz pentru utilizare flexibilă
- Conectivitate Ethernet, Wi-Fi, Bluetooth și USB pentru transfer ușor și fiabil de date

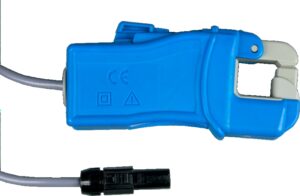

- Patru intrări de curent (AC / DC) pentru conectarea senzorilor flexibili de curent AC / DC
- Patru canale de tensiune echilibrate (AC / DC, 50/60 Hz)
- Eșantionarea semnalului cu 512 valori pe perioadă
- Sincronizarea orei prin GPS și NTP
- Înregistrarea golurilor și supratensiunilor, proceselor tranzitorii, asimetrie, flicker
- Armonice, interarmonice, semnal de control
- Generarea automată de rapoarte
- Mini rapoarte pentru crearea ușoară a rapoartelor personalizate
- Funcție “tablou de bord” pentru monitorizarea valorilor în timp real
- Memorie flash încorporată de 4 GB, port USB pentru suport extern
- Control de la distanță prin VNC pentru PC, Mac, IOS și Android
- Evaluarea ușoară a rezultatelor folosind software-ul DranView® 7
- Capac de protecție robust (IP 50) cu suport pentru instrument și cablu
INTERFEȚE
- Tip afișaj: LCD color (WVGA) cu iluminare de fundal CCFL (fluorescentă). Timpul până când lumina de fundal se stinge poate fi ajustat în funcție de cerințele utilizatorului. Iluminarea de fundal este aprinsă din nou la atingerea ecranului. Rezoluție: 360 x 240 pixeli, dimensiuni: 9,15 cm înălțime x 15,2 cm lățime.
- Taste funcționale sensibile la atingere, trei funcții pentru realizarea capturilor de ecran și mini rapoarte și pentru accesarea funcției de ajutor. Aceste taste nu pot fi activate dacă operatorul poartă mănuși!
- Semnal de alarmă: bip scurt (0,1 s) sau lung (1 s) în caz de eroare sau de activare a afișajului.
- Următoarele interfețe de comunicare sunt disponibile în cazul MAVOWATT 270-400: Ethernet (cu cablu), wireless (Wi-Fi), Bluetooth, VNC, Modbus.
- Toate canalele sunt selectate simultan pentru a evita erorile.
- Condiții ambientale: toate caracteristicile se bazează pe valori de funcționare și factori de influență conform IEC 61000-4-30, clasa A.
- Conectivitate modernă pentru transfer facil de date
- Evaluare cu software-ul DranView, cel mai avansat software de analiză a calității energiei din lume

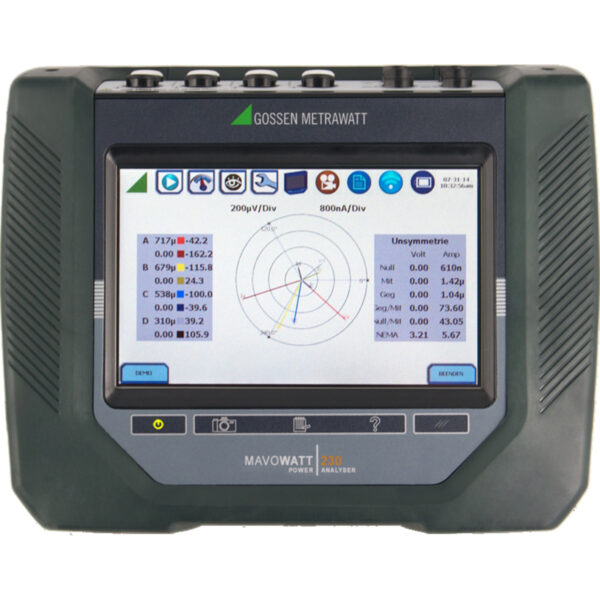

Analizor MAVOWATT 230 pentru energie și calitate a energiei, inclusiv set de cabluri de măsurare, baterie, încărcător, card CF de 4 GB, certificat de calibrare din fabrică, software DranView 7 Professional și geantă de transport.
- Instrucțiuni de utilizare MAVOWATT 230 (PDF | 12,1 MB) _GB
- Instrucțiuni de operare scurte MAVOWATT 230 (PDF | 4,1 MB) _GB
- Întrebări frecvente: „Inconsistență” la configurarea dispozitivului (PDF | 186,5 KB) _GB
- Măsurători la ieșirea convertizoarelor de frecvență (PDF | 2,0 MB) _GB
- Analiza problemelor de energie în sistemele electrice ale macaralelor portuare (PDF | 1,8 MB) _GB
- Măsurători în rețelele electrice utilizând MAVOWATT 230, 270 (PDF | 990,3 KB) _GB
- Сертификат-CE (377) (PDF | 32,4 KB)
DRANVIEW
Software pentru analizoarele de calitate a energiei din seria MAVOWATT.
DranView permite experților în energie să vizualizeze și să evalueze rapid și ușor datele legate de calitatea energiei și de monitorizare.
Software-ul este ușor de utilizat, include funcții automatizate și combină capabilități analitice puternice și parametri adaptabili pentru a satisface nevoile fiecărui utilizator.
DranView acceptă mai mult de 12 limbi și este utilizat cu succes de mii de clienți din întreaga lume. DranView este disponibil în două versiuni diferite, anume Pro și Enterprise.
Datele colectate de toate analizoarele de calitate a energiei MAVOWATT pot fi evaluate și documentate prin intermediul unui computer. Acest lucru se aplică următoarelor modele: MAVOWATT 230, 240, 270, 270-400, precum și 20, 30, 40, 70 și 70-400.
DranView Enterprise este, de asemenea, compatibil cu produse terțe care utilizează formate de date precum PQDIF, COMTRADE, CSV și TXT.
